ensemble pas à pas - conseil weldom

Installer un va-et-vient

Budget
20 € le m2
Difficulté
Confirmé
Durée
1h

Outils

  • Tournevis
  • Pince à dénuder

Matériel

  • Deux interrupteurs "va-et-vient" à trois bornes
  • Fils électriques 1,5 mm rouge, bleu et noir

On vous montre les bons gestes

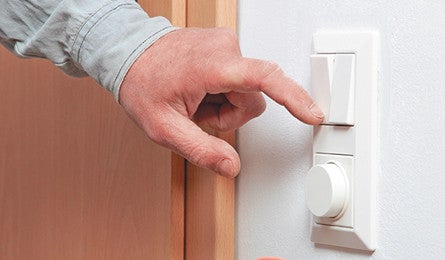

C’est bien pratique de pouvoir allumer et éteindre un luminaire ou même contrôler l’alimentation d’une prise depuis plusieurs endroits différents, d’une pièce à l’autre ou d’un étage à l’autre !Avant toute installation d’interrupteurs et câbles pour votre circuit va-et-vient, mettez hors tension votre installation électrique.

  1. 1
    Reliez 2 fils électriques au compteur : un fil bleu, le neutre, et un fil rouge, la phase.
  2. 2
    Commencez par relier le fil bleu à votre douille.
  3. 3
    Reliez la phase au premier interrupteur, en installant, à l’aide d’un tournevis, le fil dans la borne marquée “P“.
  1. 4
    A l’aide d’un autre morceau de fil rouge, reliez l’éclairage à la borne “P“ du second interrupteur.
  2. 5
    Reliez les 2 interrupteurs grâce à 2 navettes, afin de distinguer les navettes, choisissez du fil électrique noir.
  3. 5
    Reliez les 2 interrupteurs grâce à 2 navettes, afin de distinguer les navettes, choisissez du fil électrique noir.
  4. 6
    Reliez grâce à la première navette, les bornes n°1 de vos deux interrupteurs, en vous aidant d’un tournevis.
  5. 7
    Raccordez les bornes n°2 des deux interrupteurs grâce au second fil noir, en répétant l’opération à l’identique.
